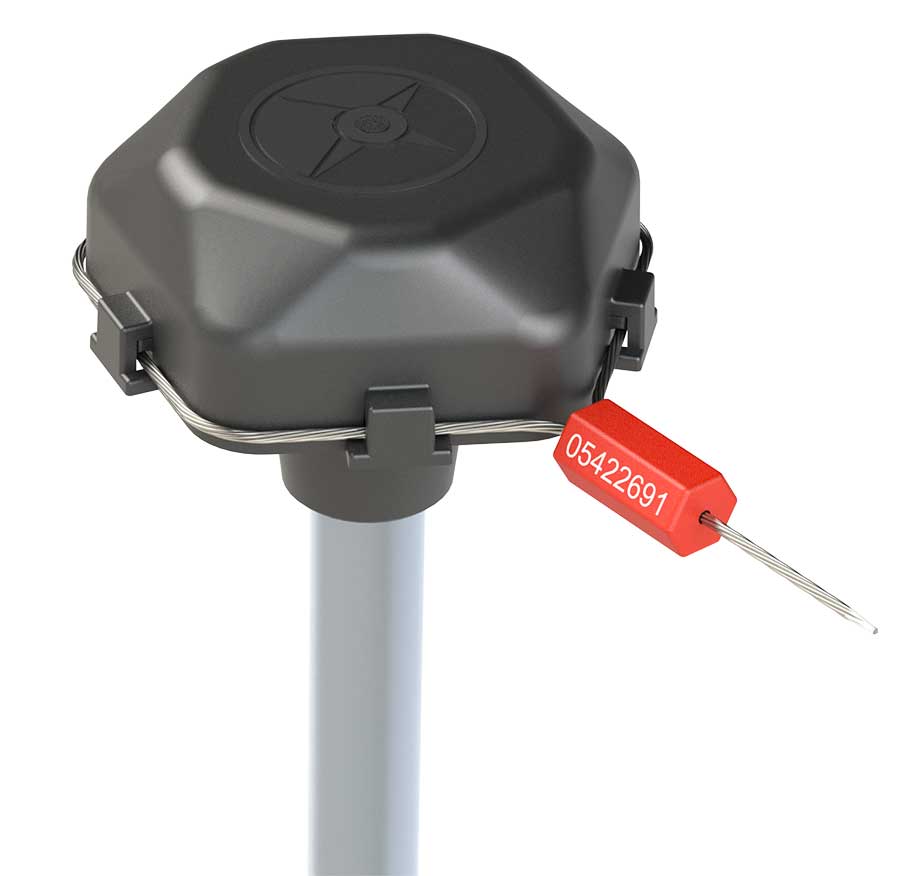

GL-TV BLE представляет IoT систему измерения уровня топлива емкостным способом, реализованную на платформе Bluetooth LE 5.2 с питанием от двух независимых батарей, обеспечивающую долговременную и надежную передачу данных в самых суровых условиях.
Датчик предназначен для высокоточного автономного определения уровня топлива или другой токонепроводящей жидкости в топливных баках, резервуарах и емкостях.
Использование GL-TV BLE совместно с современными системами мониторинга подобным Wialon позволяет значительно расширить возможности анализа и учета расхода топлива, перемещения топлива.
Конструктивные и функциональные параметры датчика:
|
• Автономная работа в сложных условиях; |
|
• Гибкая настройка BLE пакета под любое оборудование (трекер) читающие пакеты BLE (Навтеликом, Teltonika (FMBxxx), Неоматика, УМКа, GALILEOSKY, SatelliteSolutions, Queclink, Форт-Телеком, Вега-Абсолют и другие); |
|
• Простой, быстрый монтаж и настройка датчика; |
|
• Возможность подключения к оборудованию без BLE модуля через приемник-конвертер GL-TV R1; |
|
• Программная защита батарей от перегрузок связанных с определением уровня топлива при наличие воды и/или высокопроводящих жидкостей в баке или емкости; |
|
• Корпус IP69; |
|
• Повышение надежности за счет применения двух элементов Li-SOCl2 подключенных паралельно, дублирование питания; |
|
• Дополнительный защитный кожух из ударопрочного полиамида; |
|
• Линейность измерений, высокая точность |
Преимущества беспроводного универсального датчика GL-TV Uni :
- Легкая настройка через мобильное приложение и быстрый монтаж
- Отсутствие проводов и кабелей за счет использования радиоканала Bluetooth LE
- Широкий спектр применения (транспорт, стационарные и мобильные объекты, топливные парки)
- Дублирование питания двумя Li-SOCl2 батареями
- Автономное питание 8 лет и более
- Возможна подмена других BLE датчиков уровня топлива без перенастройки трекеров, приемников или другого оборудования
Технические характеристики:
|
Наименование характеристики или параметра |
Значение |
|
Принцип действия датчика |
емкостной |
|
Тип измеряемой жидкости |
автомобильный, авиационный бензин, дизельное топливо в соответствии с ТР ТС 013/2011 сохраняющими свое агрегатное состояние в рабочем диапазоне температур |
|
Диапазон рабочих температур |
от -55 до 85 ºС |
|
Предельный диапазон температур |
от -60 до 90 ºС |
|
Атмосферное давление |
от 53,3 до 106,7 кПа |
|
Погрешность измерения в рабочей области, не более |
1% |
|
Режимы работы |
цифровой |
|
Цифровой режим: |
Bluetooth LE (BLE) |
|
Степень защиты оболочки по ГОСТ 14254 |
IP69S |
|
Защита от поражения электрическим током по ГОСТ 12.2.007.0 |
класс III |
|
Вид взрывозащиты |
искробезопасная электрическая цепь уровня «iа» |
|
Маркировка взрывозащиты |
0Ex iа IIВ Т6 Х |
|
Рабочая взрывоопасная смесь по ГОСТ Р МЭК 60079-20-1-2011 |
категории IIA, IIB |
|
Взрывоопасные зоны по ГОСТ IEC 60079- 10-1-2011 |
0; 1 и 2 |
|
Габаритные размеры, не более мм |
88х88х(L+38), где L – длина измерителя в мм |
|
Условная длина измерителя |
дополнительно указана в паспорте |
|
Масса, не более |
0,4+0,4хL, где L – длина измерителя в метрах |
|
Передача данных: |
|
|
Цифровой режим: - интерфейс - протокол обмена данными |
Bluetooth LE 5.2 настраиваемый |
|
Дальность передачи при отсутствии помех и препятствий |
100 м |
|
Мощность передатчика |
4дБм (2.5мВт) |
|
Частота передачи данных |
1 раз в 5-250 с. |
|
Срок службы (-45...+85°C, 1 передача в 10 с.) |
более 4 лет |
|
Срок службы (-24...+35°C, 1 передача в 10 с.) |
более 8 лет |
|
Источник питания: |
|
|
Элемент питания: |
2 батареи Li-SOCl2 |
|
Ёмкость каждой батареи |
1200мАч |
Гарантийные обязательства:
1. Гарантийный срок эксплуатации - 2 года с момента отгрузки с предприятия - изготовителя.
2. Гарантийный срок не распространяется на элементы питания.
3. Гарантии не распространяется на датчик с механическими дефектами или c другими дефектами, возникшими по вине потребителя, вследствие нарушения условий эксплуатации, хранения, транспортирования.
