1. Общее по конфигурированию
При перевозке и хранении продуктов необходимо постоянно контролировать температуру, и это как правило осуществляется в рефрижераторах, холодильных установках или в термофургонах. Контроль температуры лучше осуществлять в двух точках, а также контролировать открытие и закрытие дверей.

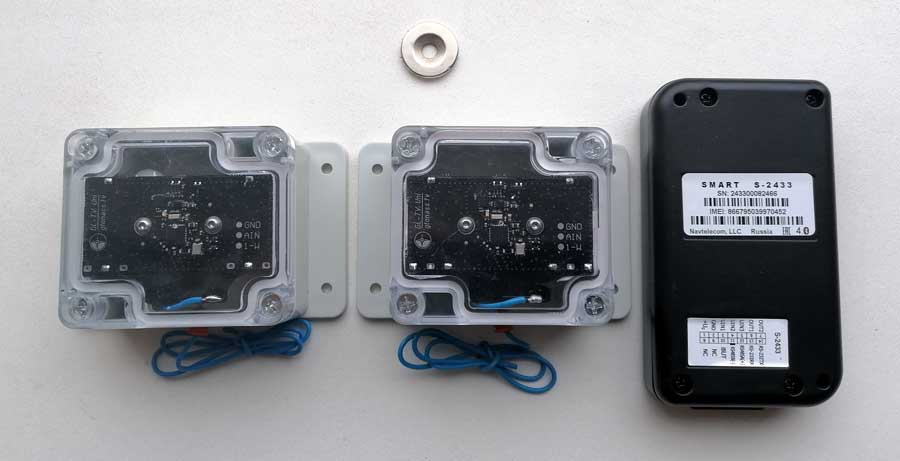

Оптимальная и проверенная схема – это использование терминала фирмы Навтеликом СМАРТ S-2433 с двумя датчиками GL-TV Uni. Можно использовать и другие спутниковый терминалы - трекеры с BLE модулем, особенно эффективно использовать с терминалом FMB920 из-за минимальных задержек чтения трекером пакетов BLE датчиков GL-TV Uni. Однако СМАРТ S-2433 показал себя очень надежным в работе с GL-TV Uni, даже более стабильным чем проводной датчик температуры DS18B20.
Схема работы простая - один датчик будет контролировать температуру возле выхода испарителя рефрижератора, второй будет контролировать температуру и открытие-закрытие створок с помощью магнита устанавленного на створку (дверь).
Подключение температурных (универсальных) беспроводных датчиков GL-TV Uni к спутниковому терминалу СМАРТ S-2433 рекомендуем проводить до монтажа GL-TV Uni на рефрежиратор. А сам монтаж BLE датчиков проводить по схеме указанной в статье:
Время настроки составляет 5-15 минут без времени определения местоположения спутниковым терминалом и определения сотовой сети.
2. Определение и настройка GL-TV Uni к подключению
2.1. Выберите два GL-TV Uni. Для определения MAC адреса GL-TV Uni воспользуйтесь на смартфоне конфигуратором «КОНФИГУРАТОР BLE ДАТЧИКОВ».
2.2. Выбрав «первый» датчик поднесите к нему магнит и посмотрите в приложение «КОНФИГУРАТОР BLE ДАТЧИКОВ»:
Запишите MAC адрес данного датчика.
2.3. Выберите второй датчик и вышеописанным образом проверьте его срабатывание на магнит. Запишите (или сделайте пометку) MAC адрес второго датчика.
2.4. Датчики готовы поставляются настроенными и дополнительная настройка не обязательна. Параметры настройки датчиков по умолчанию: 10 секунд передача данным по протоколу ADM31.
3. Подключение GL-TV Uni к СМАРТ S-2433
3.1. Для настройки подайте питание на терминал СМАРТ S-2433 и подключите к компьютеру.
3.2. Запустите конфигуратор терминалов Навтеликом.
3.2. Считайте конфигурацию нажав на кнопку «Чтение конфигурации устройства»:
3.3. Откройте закладку «Bluetooth»
3.4. Выберите подключаемое устройство – «Датчики»:
Ниже появятся поля выбора датчиков и ввода их MAC адресов:
Заполните поля и выберите:
- Выберите тип датчика – Датчик температуры.
- Введите MAC адреса с конфигуратора BLEдатчиков или сделанных вами записей.
- Выберите тип термодатчика – ADM31
- Выберете передавать в качестве – Высокоточного датчика температуры и освещенности 1
3.5. В закладке «Настройка протокола» выберете версию передачи данных «FLEX 3.0»:
3.6. Для передачи данных срабатывания магнита откройте ниже закладку «Пользовательские параметры» и в «Параметры 4 байта» выберите «ST, Статус датчика №2»:
3.7. В закладке «Настройка протокола» - «Дополнительно» отмете галочками два температурных датчика:
3.8. Настройте передачу данных. Ниже описаны настройки передачи данных на Wialon Hosting:
3.9. Загрузите в устройство настройки нажатием кнопки – «Загрузить в устройство». Конфигуратор терминала предложит активировать настройки:
Нажмите кнопку «Да».
3.10. После перезагрузки терминала можно проверить работу можно подключенных датчиков нажав кнопку запроса телеметрии с терминала:
Откроется окно телеметрии показывающие что устройство «видит»:
В закладке «Пользовательские параметры» можно увидеть состояние электронного геркона:
Датчик не «видит» магнит:
Датчик «увидел» магнит:
4. Настройка на сервере Wialon Hosting
Создаём новый объект с основными параметрами:
Создаём датчики:
