1. Общее по применению комплекта FMB920 и GL-TV Uni
Перевозка и хранение обычных продуктов и особо скоропортящихся требует постоянного температурного режима и контроля, будь они рефрижераторе, термобудке или в холодильнике. Как правило это контроль температуры в двумя датчиками и обязательный контроль открытия – закрытия створок рефрижератора (холодильника, термобудки), для предотвращения воровства.
Бюджетная и эффективная схема – это применение терминала Teltonika FMB920 с двумя датчиками GL-TV Uni. Возможно использовать и другие терминалы Teltonika с BLE модулем - к примеру, полностью идентичная работа возможна с терминалом FMB125. Не дорогой комплект Teltonika FMB920 и беспроводного BLE датчика GL-TV Uni - бесспорный лидер по соотношению цена - качество.
Для терминалов Teltonika нужно отметить - наивысшую скорость передачи срабатывания открывания - закрывания дверей, с минимальными задержками передачи в систему контроля - мониторинга. Это один из лучших показателей среди всего списка протестированных нами терминалов с подключенными беспроводными датчиками GL-TV Uni.
Схема работы простая - один датчик будет контролировать температуру возле выхода испарителя рефрижератора (или в другом ответственном месте), второй будет контролировать температуру и открытие-закрытие створок с помощью магнита установленного на створку (дверь).
Подключение температурных (универсальных) беспроводных датчиков GL-TV Uni к спутниковому терминалу FMB920рекомендуем проводить до монтажа GL-TV Uni на рефрижератор (термобудку, холодильник). А сам монтаж беспроводных BLE датчиков проводить по схеме указанной в статье:
Время настройки составляет 5-15 минут без времени определения местоположения спутниковым терминалом и определения сотовой сети.
Для примера и ускорения настройки подключения датчиков GL-TV Uni по описываемой схеме к трекеру Телтоника - можете загрузить файл настроек FMB920. После загрузки файла настроек вам необходимо:
- ввести MAC адреса устанавливаемых датчиков GL-TV Uni (пункт 3.4. данной инструкции);
- по необходимости ввести параметры используемого сервера мониторинга (пункт 3.6. данной инструкции);
- по необходимости заменить параметры GPRS соединения (пункт 3.4. данной инструкции).
2. Определение и настройка GL-TV Uni к подключению
2.1. Выберите два GL-TV Uni. Для определения MAC адреса GL-TV Uni воспользуйтесь на смартфоне конфигуратором «КОНФИГУРАТОР BLE ДАТЧИКОВ».
2.2. Выбрав «первый» датчик поднесите к нему магнит и посмотрите в приложение «КОНФИГУРАТОР BLE ДАТЧИКОВ»:
Запишите MAC адрес данного датчика.
2.3. Выберите второй датчик и вышеописанным образом проверьте его срабатывание на магнит. Запишите (или сделайте пометку) MAC адрес второго датчика.
2.4. Датчики готовы поставляются настроенными и дополнительная настройка не обязательна. Параметры настройки датчиков по умолчанию: 10 секунд.
3. Подключение GL-TV Uni к Teltonika FMB920
3.1. Для настройки подайте питание на терминал Teltonika FMB920 и подключите к компьютеру.
3.2. Запустите конфигуратор терминалов Teltonika.

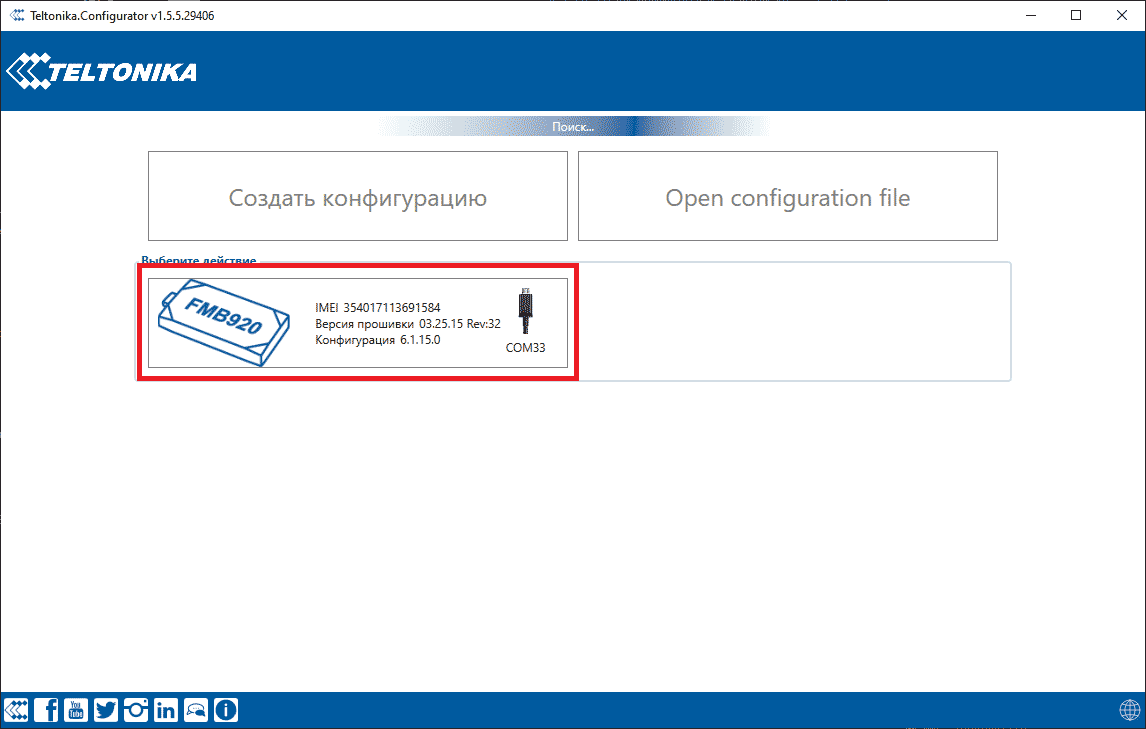

3.2. Выберите подключенный терминал FMB920:
3.3. Откройте закладку «Bluetooth 4.0» и установите основные настройки:
3.4. Ниже в этой же закладке для каждого датчика:
- введите MAC адреса с конфигуратора BLE датчиков или из сделанных вами записей
- укажите режим работы "Advanced"
- установите параметры пакета

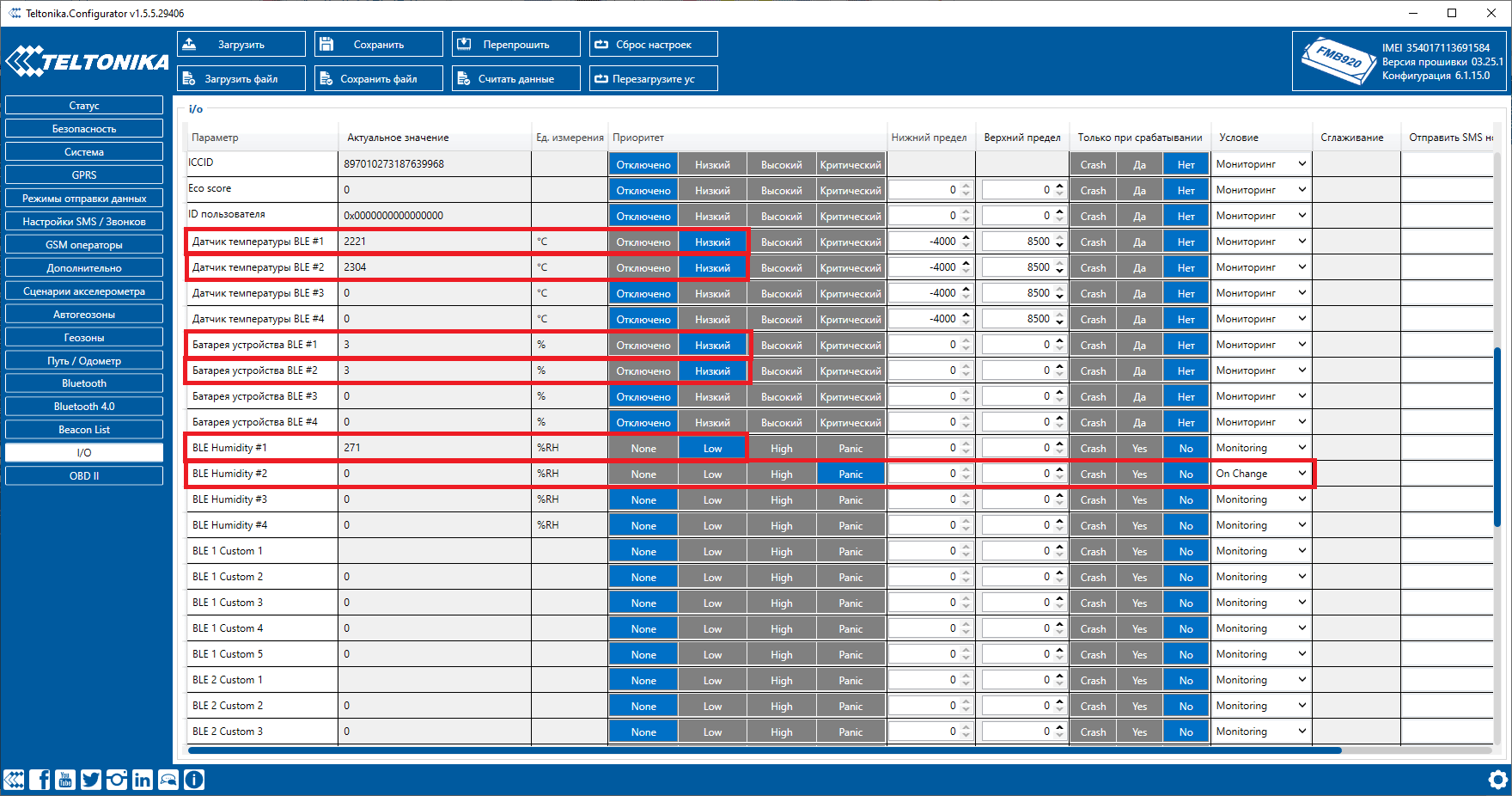

3.4. Откройте закладку «I/O» и установите настройки:

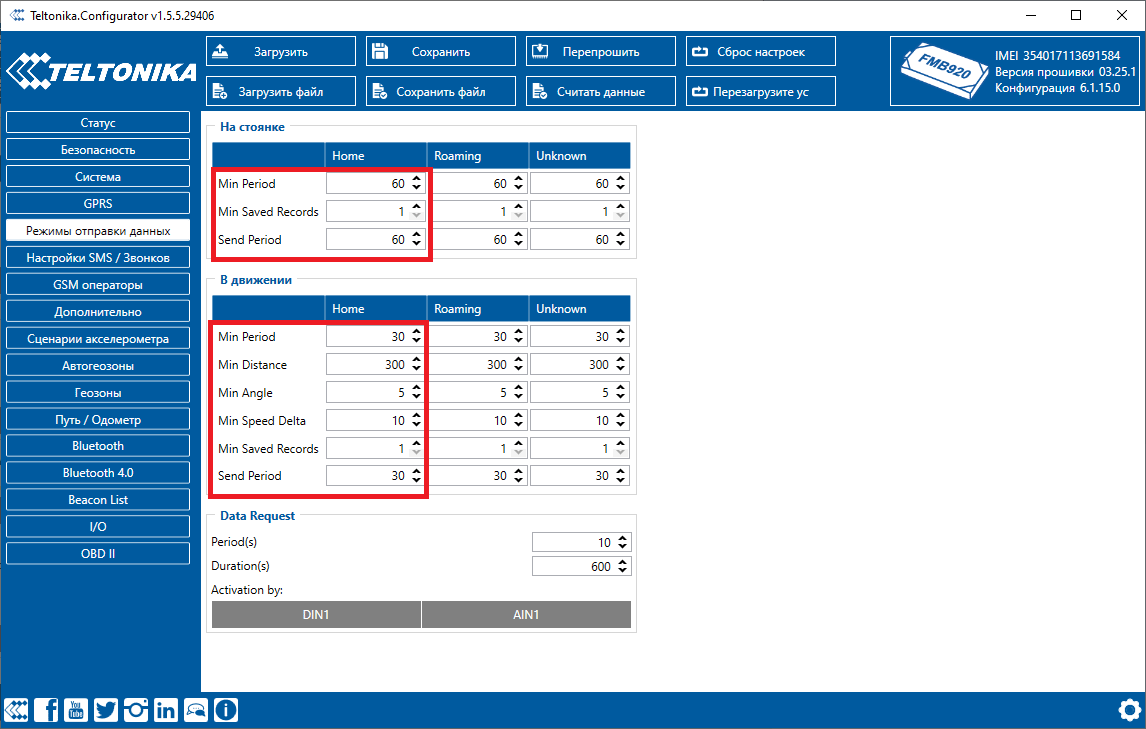

3.5. В закладке «Режимы отправки данных» - установите периоды отправки пакетов трекера в различных режимах:
3.6. В закладке "GPRS" настройте передачу данных. Ниже описаны настройки передачи данных на Wialon Hosting:
3.7. Сохраните в устройство настройки нажатием кнопки – «Сохранить».
3.8. Перегрузите устройство нажатием кнопки – «Перегрузите устройство».
3.9. После перезагрузки терминала можно проверить работу можно подключенных датчиков выбрав закладку "Статус":
3.9.1. Выберите подзакладку «О показании»:
Важно, в текущей конфигурации: параметр "BLE Humiditly #1" это освещённость, а электронный геркон - это параметр "BLE Humiditly #2".
Вы можете проверить срабатывание электронного геркона приближая магнит ко второму датчику GL-TV Uni, при этом изменится состояние поля "BLE Humiditly #2":

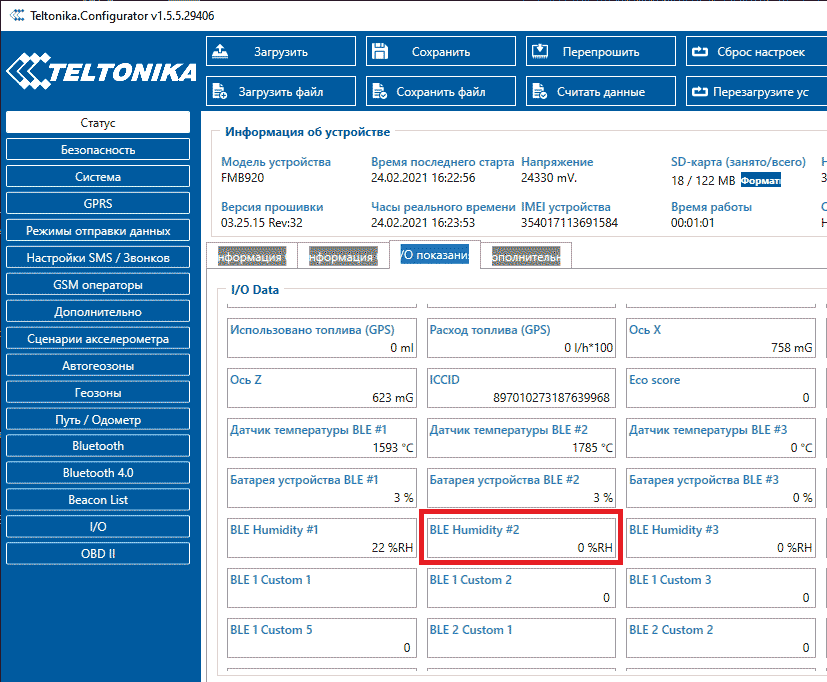

До поднесения магнита:
После поднесения магнита:
4. Настройка на сервере Wialon Hosting

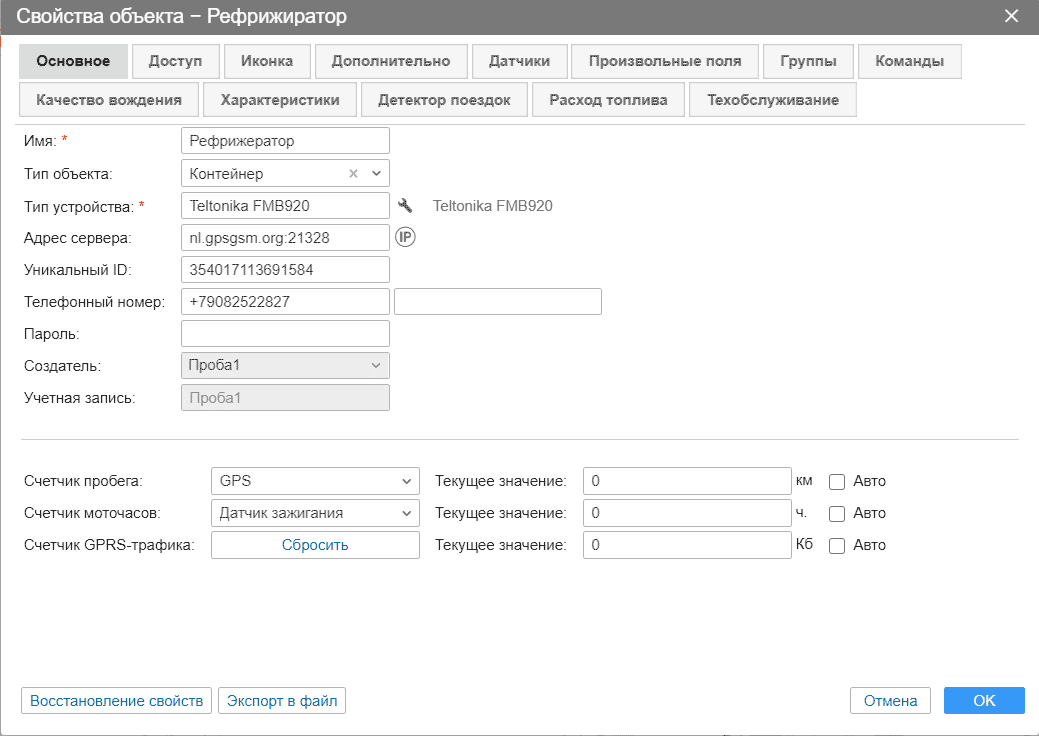

4.1. Создание объекта по контролю температуры и состоянию дверей GPS-ГЛОНАСС терминала FMB920:

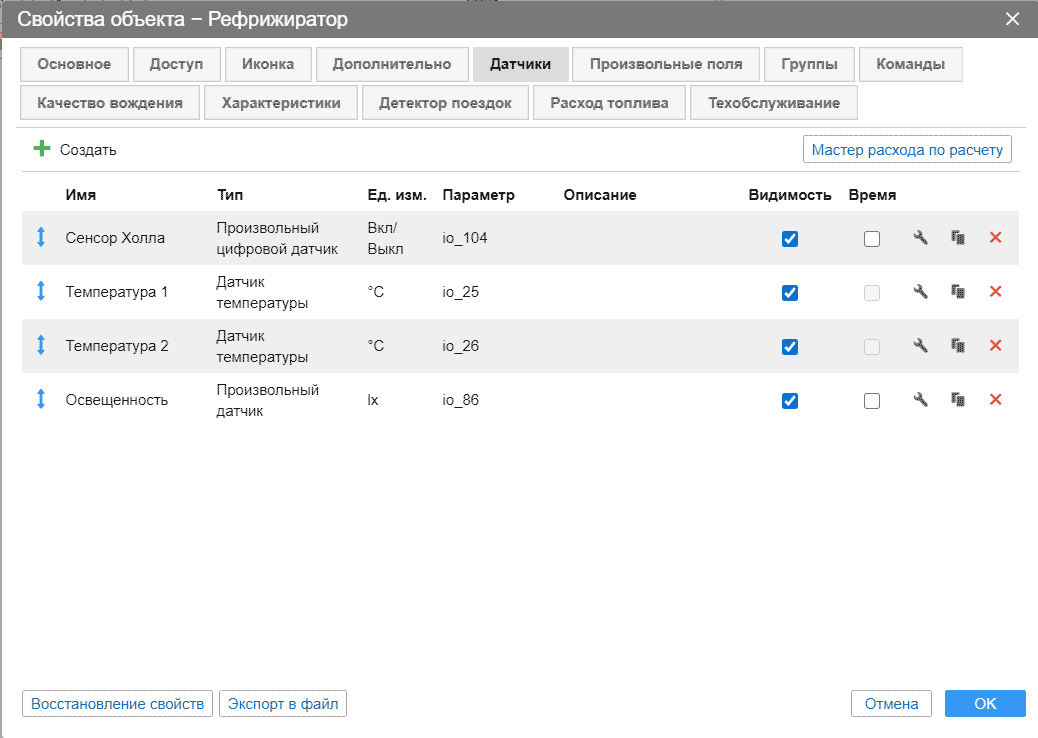

4.2. Создаем датчики контроля температуры и открывания - закрывания дверей для связки GL-TV Uni и трекера FMB920 в Wialon Hosting:

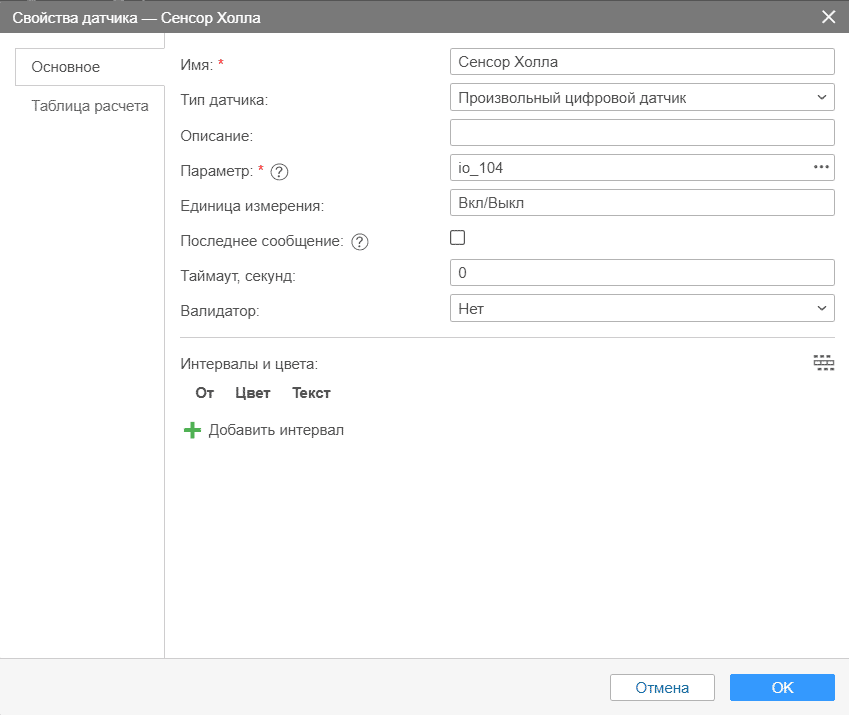

4.3. Создаем датчик Холла (электронный геркон) для контроля открытия и закрытия дверей для связки GL-TV Uni и терминала FMB920 в Wialon Hosting:

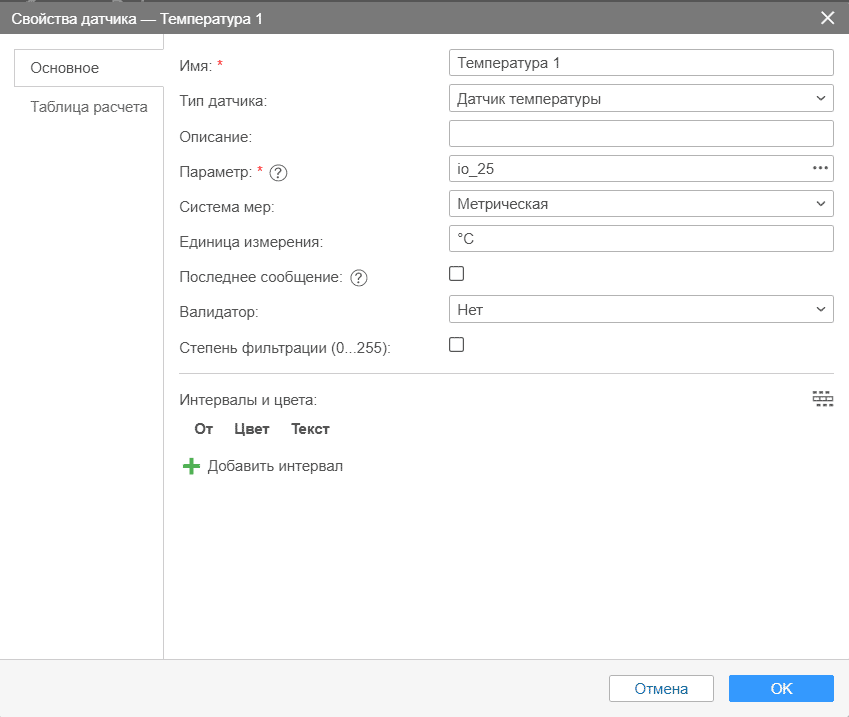

4.4. Создаем первый датчик температуры для связки беспроводного датчика GL-TV Uni и терминала FMB920 в Wialon Hosting:

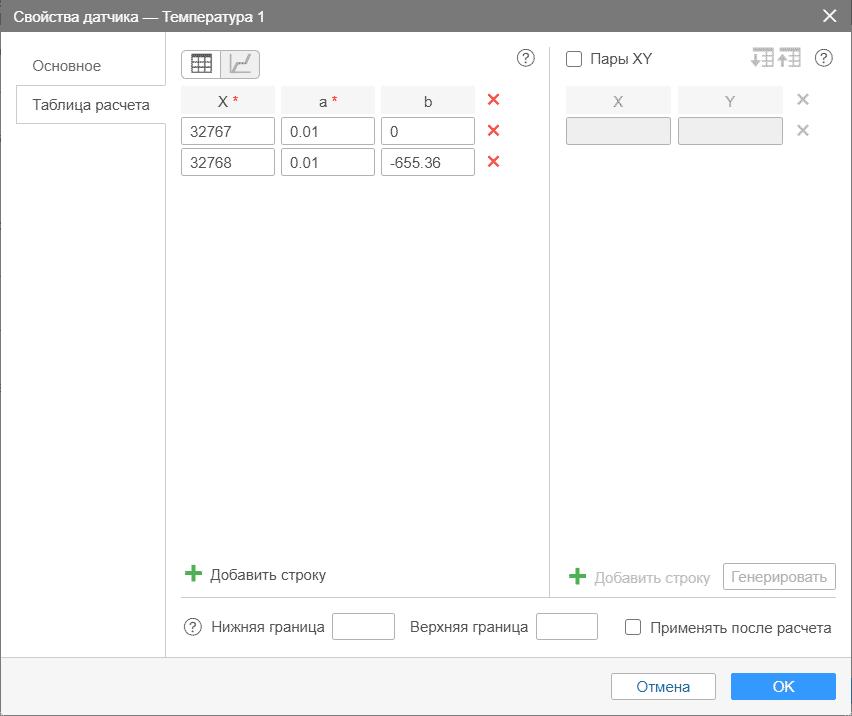

4.5. Создаем таблицу расчета первого температурного датчика для перевода значений измерений температуры GL-TV Uni в градусы в Wialon Hosting:
4.6. Создаем второй датчик температуры:
4.7. Создаем таблицу расчета второго температурного датчика для перевода значений терминала FMB920 в градусы в Wialon Hosting. Данная таблица полностью совпадает с таблицей для первого температурного сенсора датчика GL-TV Uni:
4.8. Создаем датчик освещенности для связки GL-TV Uni и терминала FMB920 в Wialon Hosting. Данный датчик может дополнять систему мониторинга по безопасности проникновения в рефрижератор (холодильник, термобудку):
Скачать руководство пользователя GL-TV Uni.
Скачать экспресс инструкцию монтажа GL-TV Uni для контроля температуры и створок рефрижератора.
Совместимость с популярными GPS-ГЛОНАСС трекерами.
Конфигуратор BLE датчиков для смартфонов на Android.
