Время монтажа 10-20 минут.
Монтаж универсального датчика GL-TV Uni (BLE маяка) для контроля температуры и состояния открытия створок-дверей рефрижератора (термофургона) состоит из последовательных действий:
1.1 Определение места монтажа датчика GL-TV Uni для контроля температуры.
1.2 Установка датчика GL-TV Uni для контроля температуры.
2.1. Определение места монтажа датчика GL-TV Uni для контроля открытия створок
2.2 Установка датчика GL-TV Uni для контроля открывания створок (дверей).
1.1 Определение места монтажа датчика GL-TV Uni для контроля температуры.
Необходимо установить GL-TV Uni внутри рефрижератора по возможности ближе с контролируемым грузом. При расположении необходимо избегать места, где возможны механические воздействия при погрузке-разгрузке груза.

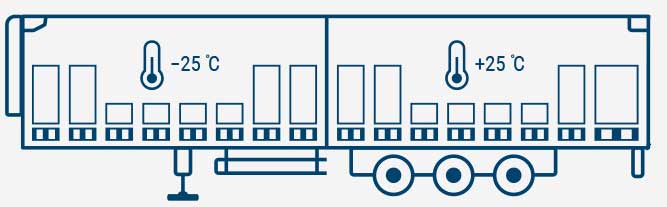

Если используются двух и более камерные рефрижераторы необходимо использовать соответствующее количество датчиков GL-TV Uni как термодатчики (сенсоры температуры):
1.2 Установка беспроводного датчика GL-TV Uni для контроля температуры.
Для установки датчика необходимо следующие:
1. Шуруповерт.
2. Два самореза по металлу.
3. По необходимости: лестница-стремянка, сверло по металлу на длину корпуса рефрижератора, герметик, двухсторонний скотч.
Для удобства нанесите на подошву датчика GL-TV Uni кусочек двухстороннего скотча и приклейте датчик в заранее намеченном месте для контроля температуры.
Закрепите окончательно датчик при помощи двух саморезов к корпусу рефрижератора.

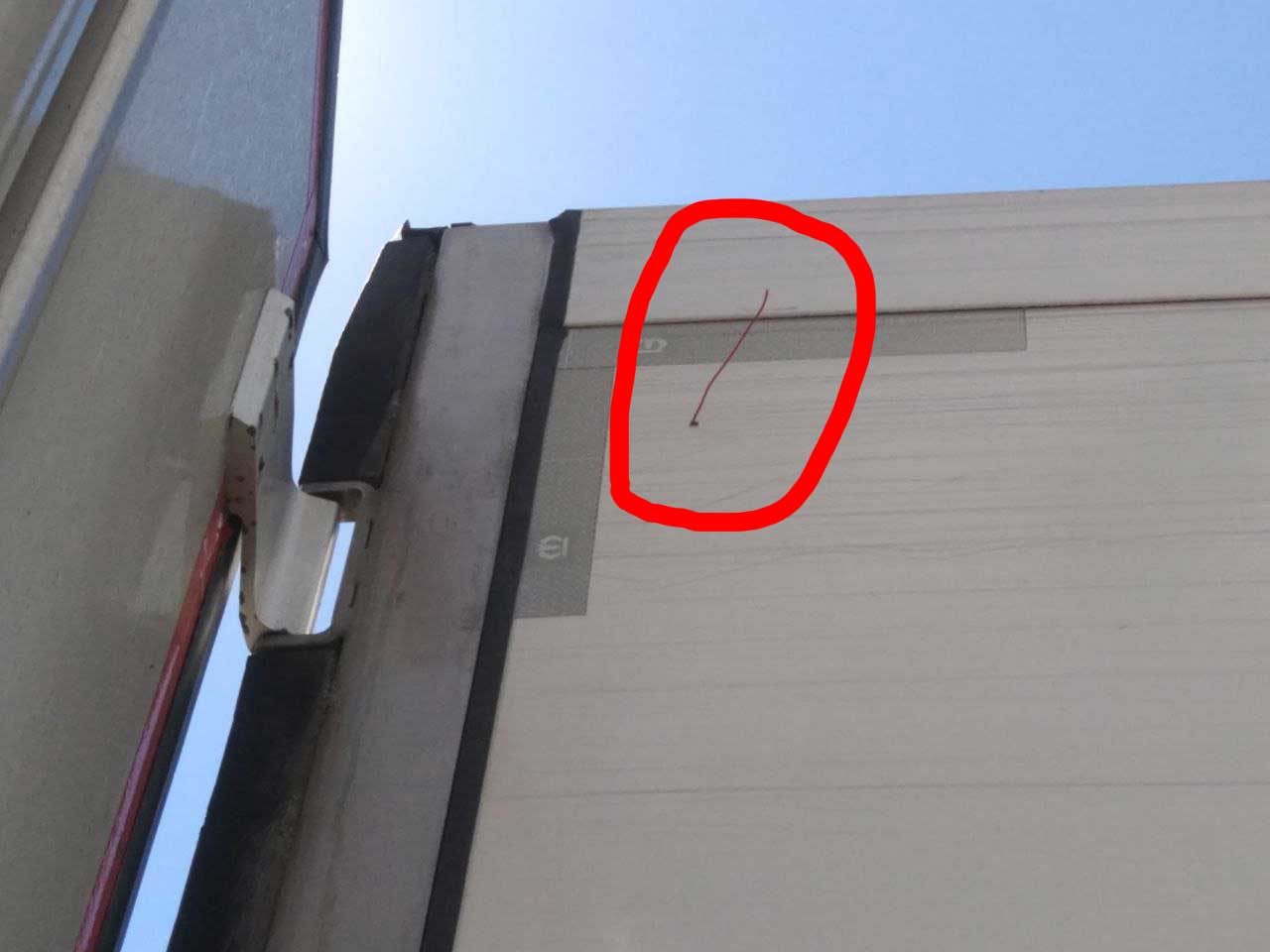

Выведите провод-антенну в технологическое отверстие в корпусе рефрижератора! От этого зависит качество приёма радио-сигнала спутниковым терминалом с bluetooch модулем!
Если такового нет – просверлите в корпусе рефрижератора отверстие и выведите провод наружу рефрижератора на расстояние 1-7 см и заделайте отверстие герметиком или заглушкой с обеих сторон. Необходимость использования антенны-провода обусловлена тем, что как правило, рефрижераторы и термофургоны обшиты металлом который отражает радиосигнал BLE датчиков установленных внутри, что значительно снижает качество связи с трекером с BLE или приемником BLE который установлен в кабине грузовика.
1.3 Примеры установки автономного датчика GL-TV Uni для контроля температуры.
2.1. Определение места монтажа датчика GL-TV Uni для контроля открытия створок.
Для контроля открытия створок автономный датчик GL-TV Uni необходимо расположить рядом с открываемой створкой сенсором магнитного поля (см. рисунок) к двери. На подвижную створку кузова рефрижератора закрепляется постоянный магнит, таким образом, чтобы при закрытии створки датчик фиксировал магнитное поле.
Рисунок 1 Место установки сенсора магнитного поля на плате датчика GL-TV Uni
Так же при выборе места монтажа необходимо избежать возможные места механического воздействия грузом, креплением груза или другими элементами рефрижератора.
Как правило датчик закрепляется на стенке или крыше рефрижератора практически вплотную к контролируемой створке рефрижератора.
2.2 Установка датчика GL-TV Uni для контроля открывания створок.
В выбранном месте, при закрытой створке которую будем контролировать, крепим BLE датчик GL-TV Uni при помощи двух саморезов к корпусу рефрижератора.
Выведите провод-антенну в технологическое отверстие в корпусе рефрижератора, если такового нет – просверлите в корпусе рефрижератора отверстие и выведите провод наружу рефрижератора на расстояние 1-7 см и заделайте отверстие герметиком или заглушкой с обоих сторон.
Рядом с датчиком на створке рефрижератора необходимо расположить магнит и медленно его перемещая в направление ближе-дальше от датчика определить требуемую зону срабатывания с помощью программы «КОНФИГУРАТОР BLE ДАТЧИКОВ» https://glonass.tv/files/GL-TV_Uni/Configurator_ble.apk .
Определив эффективное место нахождения магнита на створке необходимо закрепить магнит саморезом. Если основа магнитная достаточно нанести небольшой слой герметика на магнит.
После монтажа необходимо проверить работоспособность в конфигураторе путём открытия – закрытия сворки.
2.3 Примеры установки BLE датчика GL-TV Uni для контроля открывания створок.
Краткое видео после монтажа беспроводных датчиков GL-TV Uni на полуприцеп авторефрижератора для контроля температуры в двух точках и контроля открывания-закрывания дверей:
Если вы не подключили GL-TV Uni вы можете это сделать по инструкции:
- Инструкция подключения GL-TV Uni к терминалу СМАРТ S-2433 для контроля температуры и створок рефрижератора;
- Инструкция подключения GL-TV Uni к терминалу Teltonika FMB920 для контроля температуры и створок рефрижератора;
- Инструкция подключения GL-TV Uni к терминалу УМКа310B, УМКа302 для контроля температуры и створок рефрижератора.
Скачать руководство пользователя GL-TV Uni.
Скачать экспресс инструкцию монтажа GL-TV Uni для контроля температуры и створок рефрижератора.
