Монтаж DS18B20 с BLE

Время монтажа 10-15 минут.

Для контроля температурного режима малотоннажных рефрижераторов, холодильников можно использовать один универсальный BLE датчик GL-TV Uni с подключенным к нему внешним температурным датчиком ds18b20. При этом, датчик GL-TV Uni устанавливается в угол стенки рефрижератора и створки для контроля открытия и закрытия, а выносной датчик устанавливается в глубь рефрижератора и холодильника для точного измерения температуры.

Монтаж GL-TV Uni с внешним датчиком температуры DS18B20 отличается от монтажа GL-TV Uni без ds18b20 только тем, что необходимо закрепить кабель внешнего датчика и сам датчик. А сам монтаж состоит из последовательных действий:

1. Определение места монтажа универсального датчика GL-TV Uni (BLE маяка) для контроля открытия створок

2. Установка датчика GL-TV Uni для контроля открывания створок (дверей)

3. Крепление кабеля и самого внешнего температурного датчика DS18B20

Для установки датчика необходимо следующие:

1. Шуруповерт.

2. Два самореза по металлу.

3. По необходимости: лестница-стремянка, сверло по металлу на длину корпуса рефрижератора, герметик, двухсторонний скотч.

1. Определение места монтажа датчика GL-TV Uni для контроля открытия створок.

Для контроля открытия створок автономный датчик GL-TV Uni необходимо расположить рядом с открываемой створкой сенсором магнитного поля (см. рисунок) к двери. На подвижную створку кузова рефрижератора закрепляется постоянный магнит, таким образом, чтобы при закрытии створки датчик фиксировал магнитное поле.

Место установки сенсора магнитного поля на плате датчика GL-TV Uni

Рисунок 1 Место установки сенсора магнитного поля на плате датчика GL-TV Uni

Так же при выборе места монтажа необходимо избежать возможные места механического воздействия грузом, креплением груза или другими элементами рефрижератора.

Как правило датчик закрепляется на стенке или крыше рефрижератора практически вплотную к контролируемой створке рефрижератора.

2. Установка датчика GL-TV Uni для контроля открывания створок.

В выбранном месте, при закрытой створке которую будем контролировать, крепим BLE датчик GL-TV Uni при помощи двух саморезов к корпусу рефрижератора.

Выведите провод-антенну в технологическое отверстие в корпусе рефрижератора, если такового нет – просверлите в корпусе рефрижератора отверстие и выведите провод наружу рефрижератора на расстояние 1-7 см и заполните отверстие герметиком или закройте заглушками с обоих сторон.

Рядом с датчиком на створке рефрижератора необходимо расположить магнит и медленно его перемещая в направление ближе-дальше от датчика определить требуемую зону срабатывания с помощью программы «КОНФИГУРАТОР BLE ДАТЧИКОВ» https://glonass.tv/files/GL-TV_Uni/Configurator_ble.apk .

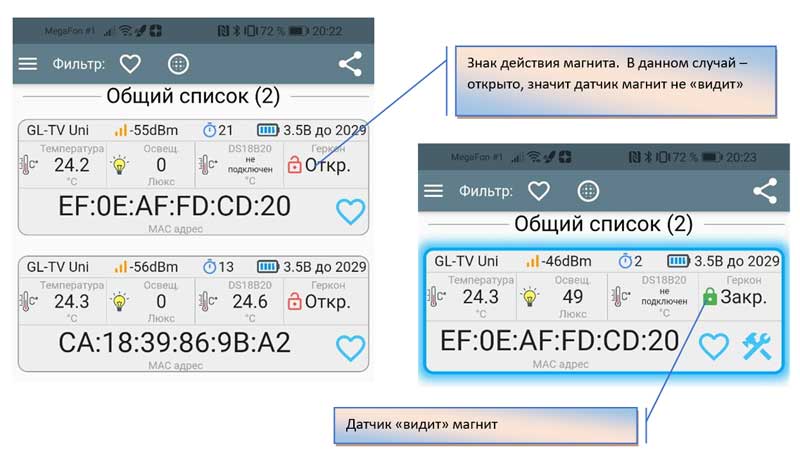

 Работа конфигуратора ble датчиков

Определив эффективное место нахождения магнита на створке необходимо закрепить магнит саморезом. Если основа магнитная достаточно нанести небольшой слой герметика на магнит.



3. Крепление кабеля и термодатчика DS18B20 подключенного к GL-TV Uni.

Закрепите окончательно датчик при помощи двух саморезов к корпусу рефрижератора.

После монтажа необходимо проверить работоспособность в конфигураторе путём открытия – закрытия сворки.

Закрепите кабель внешнего датчика температуры ds18b20 и сам термодатчик:

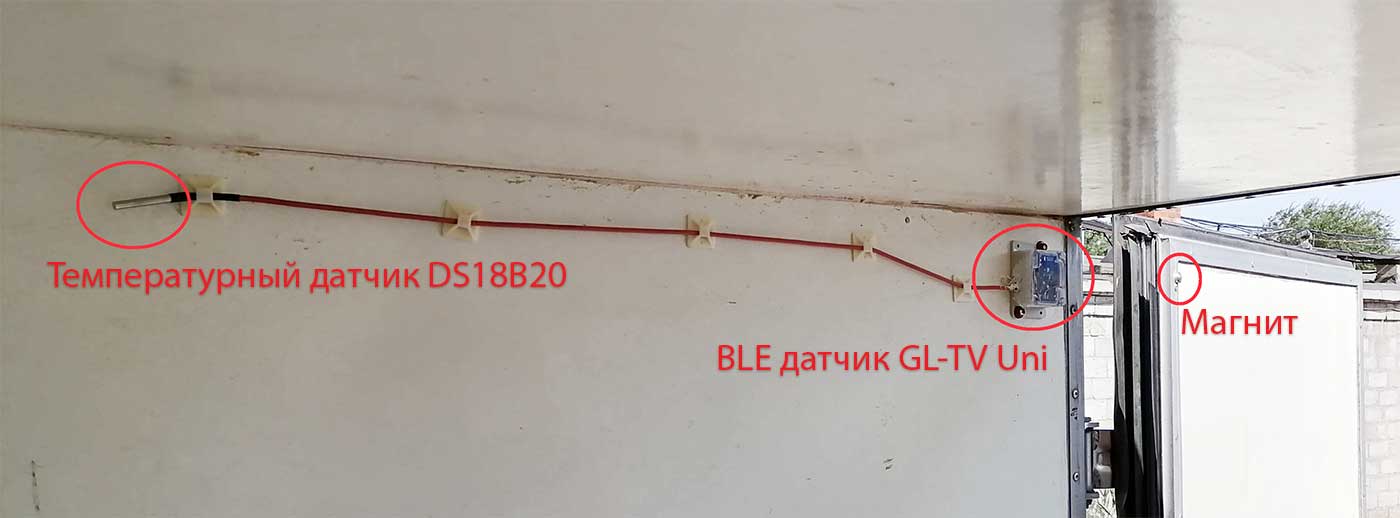

Установленный GL-TV Uni с внешним температурным датчиком DS18B20

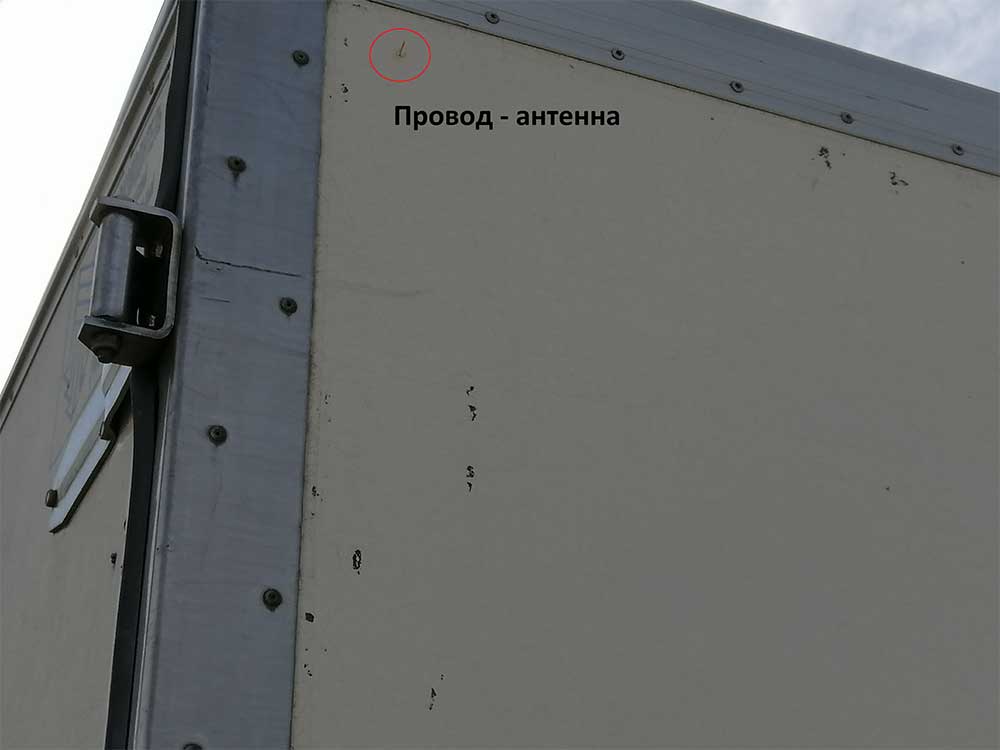

Выведите провод-антенну в технологическое отверстие в корпусе рефрижератора! От этого зависит качество приёма радио-сигнала спутниковым терминалом с bluetooch модулем!

Антенна провод BLE датчика GL-TV Uni

Если технологического отверствия нет – просверлите в корпусе рефрижератора отверстие и выведите провод наружу рефрижератора на расстояние 1-7 см и заделайте отверстие герметиком или заглушкой с обеих сторон. Необходимость использования антенны-провода обусловлена тем, что как правило, рефрижераторы и термофургоны обшиты металлом который отражает радиосигнал BLE датчиков установленных внутри, что значительно снижает качество связи с трекером с BLE или приемником BLE который установлен в кабине грузовика.
