Подключение GL-TV Uni к УМКа310, 312, 302 для контроля температуры и створок

 1. Общее по применению комплекта UMKa310B (UMKa312, UMKa302) и GL-TV Uni

   Транспортировка продуктов всегда сопряжена с рядом рисков, в том числе и обеспечение подходящего температурного режима. Как правило для этого осуществляется контроль температуры двумя датчиками, так же осуществляется контроль открытия – закрытия дверей рефрижератора (холодильника, термофургона), для предотвращения кражи товара.

  Успешно применение нового многофункционального терминала УМКа302 и компактного терминала УМКа310B с двумя датчиками GL-TV Uni. Использовать можно любые терминалы серии UMKa302, UMKa310, UMKa312. Нужно отметить, что не многие терминалы, в отличие от UMKa302,  позволяют подключать 8 штук BLE устройств. Бюджетная цена трекера УМКа310B и беспроводного BLE датчика GL-TV Uni создают хорошее соотношению цена/качество комплекта, который может заменять многие проводные решения, в том числе с применением широко распространенного термодатчика DS18B20. Однако терминал оснащенный внутренней батарей UMKa312 более предпочтительнее в бюджетном решении контроля рефрижераторов, тремофургонов.

    Схема работы простая - один датчик будет контролировать температуру возле выхода испарителя рефрижератора (или в другом ответственном месте), второй будет контролировать температуру и открытие-закрытие створок с помощью магнита установленного на створку (дверь).

  Комплект для контроля температуры и открытия дверей состоит из:

  • трекера УМКа310B (УМКа312) - для отcлеживания местоположения и передачи данных температуры и открытия дверей;
  • двух датчиков GL-TV Uni - один для контроля температуры, второй для контроля открытия-закрытия дверей и контроля температуры по месту установки, то есть у дверей
  • неодимового магнита - устанавливается на ведущую дверь (без открытия данной двери невозможно попасть внутрь рефрижератора, холодильника):

Комплект установки на рефрижератор для контроля температуры и открывания дверей. Состоит из 2 штук GL-TV Uni , трекера УМКа310B и одного магнита.

  Комплект терминала УМКа302 с двумя датчиками GL-TV Uni и магнитом:

Комплект установки на рефрижератор для контроля температуры и открывания дверей. Состоит из 2 штук GL-TV Uni , трекера УМКа302 и одного магнита.

   Подключение температурных (универсальных) беспроводных датчиков GL-TV Uni к спутниковому терминалу УМКа302 рекомендуем проводить до монтажа GL-TV Uni на рефрижератор (термобудку, холодильник). А сам монтаж беспроводных BLE датчиков проводить по схеме указанной в статье:

 Время настройки составляет 5-15 минут без времени определения местоположения спутниковым терминалом и определения сотовой сети.

2. Определение и настройка GL-TV Uni к подключению

2.1. Выберите два GL-TV Uni. Для определения MAC адреса GL-TV Uni воспользуйтесь на смартфоне конфигуратором «КОНФИГУРАТОР BLE ДАТЧИКОВ».

2.2. Выбрав «первый» датчик поднесите к нему магнит и посмотрите в приложение «КОНФИГУРАТОР BLE ДАТЧИКОВ»:

Работа конфигуратора BLE датчиков

Запишите MAC адрес данного датчика.

2.3. Выберите второй датчик и вышеописанным образом проверьте его срабатывание на магнит. Запишите (или сделайте пометку) MAC адрес второго датчика.

2.4. Датчики готовы поставляются настроенными и дополнительная настройка не обязательна. Параметры настройки датчиков по умолчанию: 10 секунд.



3. Подключение GL-TV Uni к трекеру УМКа302

3.1. Для настройки подайте питание на терминал УМКа302 и подключите к компьютеру.

3.2. Запустите конфигуратор терминалов ГЛОНАССSoft.

3.2.1 Проверите, что версия конфигуратора ГЛОНАССSoft должна быть не ниже 1.17.16

UMKa302 conf

2.1.6.8. Если прошивка более старая - обновите до последней:

Конфигуратор ГЛОНАССSoft с подключенным терминалом УМКа302

3.3. Откройте закладку «Система».

3.3.1 Выберете в выпадающем списке "Параметры Bluetooth" режим работы BLE

3.3.2 Загрузите данную настройку в УМКу302:

 Общая настройка BLE параметров работы GPS-ГЛОНАСС трекера УМКа302

3.4. В закладке «Датчики BLE» добавить датчики типа "ADM31", при этом:

  • для датчика GL-TV Uni, который будет отслеживать состояние дверей, введите MAC адреса под №0
  • MAC адрес датчика ближе к испарителю рефрижератора (холодильника) укажите под №1

После загрузки данных настроек - конфигуратор ГЛОНАССSoft покажет значения датчиков:

Прам0 - напряжение батарей GL-TV Uni

Парам1 - уровень сигнала GL-TV Uni

Парам2 - освещенность

Парам3 - температуру внешнего датчика ds18b20 подключенный автономно к GL-TV Uni. Значение 327.68 - показывает, что DS18B20 не подключен к GL-TV Uni.

Парам4 - показывает состояние открытие - закрытие двери, то есть наличие магнита:

 Подключение BLE датчиков GL-TV Uni к трекеру УМКа302 в конфигураторе ГЛОНАССSoft

3.5. Для настройки отправки внеочередных пакетов в систему мониторинга с терминала УМКа302 в случае открытия - закрытия дверей, необходимо загрузить скрипт:

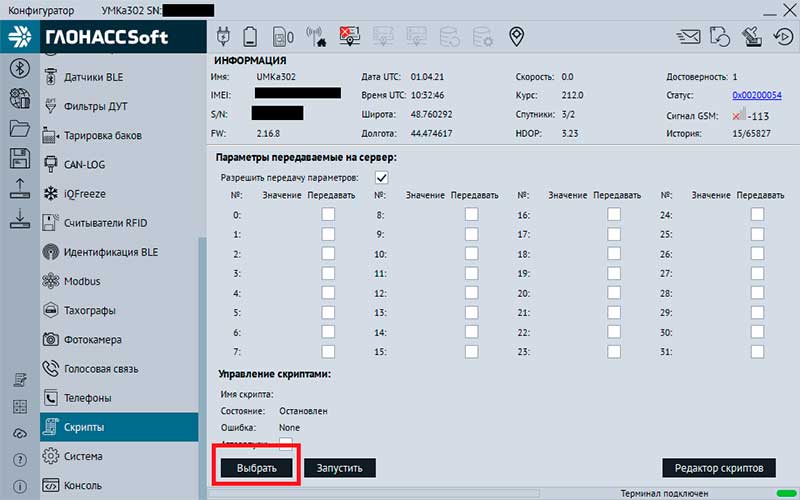

3.5.1. В закладке «Скрипты» установите скрип предварительно загрузив его на компьютер (Скачать скрипт):

Загрузка скриптов в UMKa302

UMKa302 setting 5

UMKa302 setting 6

3.5.2. Установите указанные настройки:

Загрузка скрипта в терминал UMKa302 для экстренной отправки пакетов в случае открытия или закрытия дверей

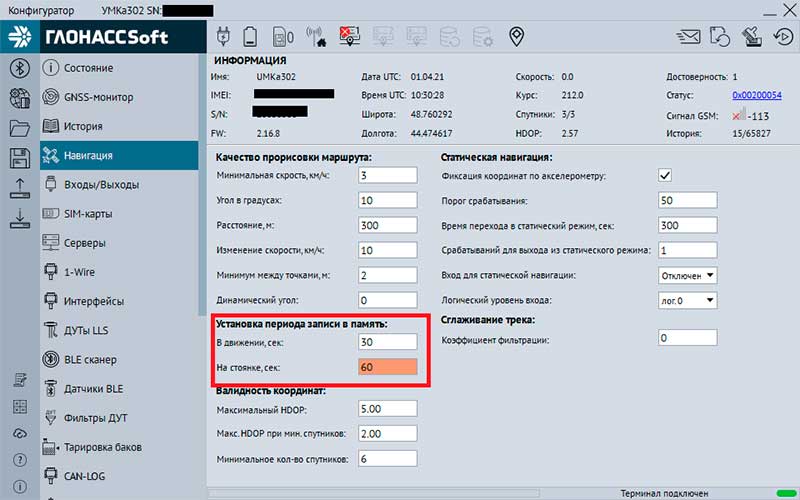

3.6. В закладке «Навигация» - установите периоды отправки пакетов трекера в различных режимах:

Настройка трека терминала УМКа302

3.7. В закладке "Серверы" настройте передачу данных. Ниже описаны настройки передачи данных на Wialon Hosting:

Настройка трекера УМКа302 на сайт мониторинга Wialon Hosting

3.8. Сохраните настройки в устройство.

4. Настройка на сервере Wialon Hosting

4.1. Создание датчиков объекта по контролю температуры и состоянию дверей GPS-ГЛОНАСС терминала УМКа302:

 Создание датчиков объекта по контролю температуры и состоянию дверей для связки GL-TV Uni и GPS-ГЛОНАСС терминала UMKa302

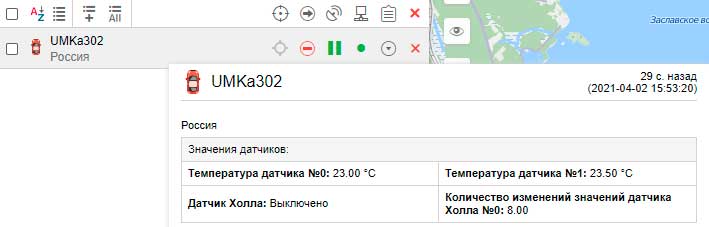

4.2. Отображение датчиков GL-TV Uni в Wialon Hosting подключенных к терминалу УМКа302:

 Отображение значений датчиков GL-TV Uni в Wialon Hosting



Видеообзор GL-TV Uni.

Скачать руководство пользователя GL-TV Uni.

Скачать экспресс инструкцию монтажа GL-TV Uni для контроля температуры и створок рефрижератора.

Скачать скрипт для экстренной отправки внеочередного пакета при открытии - закрытии двери

Совместимость с популярными GPS-ГЛОНАСС трекерами.

Конфигуратор BLE датчиков для смартфонов на Android.
