Индикатор объема топлива GL-TVtab

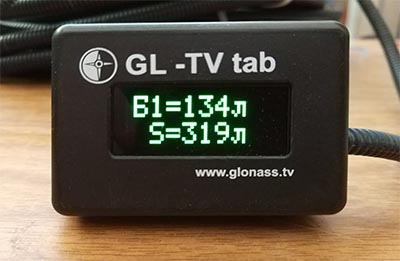

GL TV tab led

Индикатор отображает текущее значение остатка топлива в баках техники или в стационарных емкостях большого объема на основании данных цифровых датчиков уровня топлива. Устанавливается в кабине автомобиля на приборной панели и отображает уровень топлива в первом, втором баке (поддерживается до семи датчиков уровня топлива) и показывает суммарный уровень в подключенных баках одновременно или среднеарифметическое значение всех подключенных датчиков (специальная прошивка).

Выпуск индикатора данной модификации прекращен с февраля 2022 года. На замену выпускается новая модификация индикатора GL-TV Tab позволяющая показывать значения любых BLE датчиков совместно с чтением проводного интерфейса RS-485 по протоколу LLS.

Индикатор используется на всех видах транспорта и спецтехники.

Устанавливается в диспетчерских для контроля изменения уровня и объема топлива в стационарных емкостях большого объема (к примеру: заправочные станции или хранилища топлива).

Точность устройства определяется погрешностью датчиков уровня топлива, которая как правило, составляет менее 1% от объема бака, а сам индикатор отображает уровень топлива с точностью до 1 литра.

С помощью индикатора GL-TVtab решаются задачи:

  • точного контроля уровня в баках автомобиля, в то время, когда штатные датчики топлива имеют погрешность около 15% или они вовсе неисправны;
  • контроль объема заправок из кабины водителем;
  • контроль объема топлива в автомобиле при сдаче-приеме смены водителем или по окончании работы по наряду для расчета затраченного топлива;
  • контроля объема в цистернах и больших емкостях.

Технические возможности GL-TVtab:

  • может использовано в комплексе системы мониторинга объектов (мобильных или стационарных) или независимо работая напрямую с цифровыми датчиками уровня топлива;
  • может работать с совместимо с любыми цифровыми датчиками уровня топлива работающими на протоколе Omnicomm и подключаемые к интерфейсу RS-485;
  • табло отображает остаток уровня топлива поочередно в баках с установленными датчиками: сначала в первом баке, а потом в последующих подключенных и последнее значение показывает суммарный объем топлива во всех баках;

Технические характеристики индикатора GL-TVtab

Наименование Значение
Напряжение питания, Вольт 7– 50
Потребляемая мощность, Ватт 0.3
Диапазон рабочих температур, C° при относительной влажности не более 75% -40…+80
Отображаемый объем, литры От 0 до 65000
Максимальное количество подключаемых датчиков, штук
7
Максимальное количество ввода точек тарирования
60
Сетевой интерфейс RS-485
Основной протокол работы Omnicomm бинарный
Возможность усреднения значений датчиков при установки их в одну емкость
Имеется
Точность до 1 литра, в зависимости от точности подключенных датчиков уровня топлива
Габаритные размеры корпуса в миллиметрах 66х46х22
Масса индикатора без шнура, грамм
30
Степень защиты корпуса IP51
Гарантия 2 года
Время наработки на отказ (не менее), лет
8

Настройка прибора осуществляется с помощью конфигуратора GL-TVtav после подключения табло к компьютеру по интерфейсу RS-485. Для этого можно использовать устройство настройки датчиков GL-TVin.

 Kонфигуратор индикатора объёма GL-TVtab

Конфигуратор индикатора GL-TV tab версия от 2021.01.12.4

Скачать руководство по работе и настройке индикатора объема топлива GL-TVtab

Просмотреть схемы подключения индикатора объема топлива

Актуальная прошивка для индикатора
